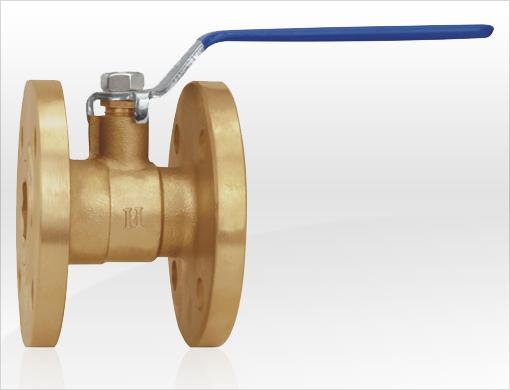

点击图片查看原图
Q41F法兰铜球阀是管路系统中能快速截断、接通介质流的控制部件。在使用过程中，球阀必须是全开或全关，不能用作调节流量。
法兰铜球阀Q41F-16T原理作用：
Q41F法兰铜球阀是管路系统中能快速截断、接通介质流的控制部件。在使用过程中，球阀必须是全开或全关，不能用作调节流量。
法兰铜球阀Q41F-16T性能特点：
①流体阻力小；
②关闭件能承受关闭时的高压差；
③浮动球式使启闭更加灵活，结构紧凑，体积小，节省安装空间。
法兰铜球阀Q41F-16T技术参数：
公称通径DN（mm） 20（3/4"）~100（4"）
公称压力PN（Mpa） 1.0~2.0
使用温度（℃） -20~120
适用介质 水、气、油
法兰铜球阀Q41F-16T部件材质：
零件名称 材质属性
阀体 黄铜
球芯 不锈钢
阀杆 不锈钢
法兰铜球阀Q41F-16T外形尺寸：
口径 20 25 32 40 50 65 80 100
A 80 83 93 106 108 112 128 140
D 157.5 157.3 167.5 185.9 185.9 215 218.9 219
E 105 115 140 150 165 185 200 220
黄铜法兰球阀安装指南：
1、管螺纹连接的球阀，安装旋紧时，应使管子与阀体端面垂直，并板钳该螺纹同侧端的六角或八角部位，不应扳钳另一端的六角或八角或其他部位，以免造成阀体变形或影响开启。
2、内螺纹连接球阀，必须控制管端的外螺纹长度，以免管端螺纹过长，旋入时顶压球阀内螺纹端面，造成阀体变形而影响密封性。
3、管螺纹连接的球阀与管端的螺纹相连接时，内螺纹可以是圆锥管螺纹，也可以是圆柱管螺纹，但外螺纹必须是圆锥管螺纹，否则会导致连接不紧而泄漏。
4、法兰球阀上分度圆应与管道法兰上分度圆尺寸一致方能相配，两端管道中心应垂直于法兰球阀法兰面，否则会造成阀体扭曲而变
